浪涌保護器一般是并聯在線路中，當線路中有過電壓出現的時候，浪涌保護器在極短的時間內迅速導通將過電流導入大地，以保護設備的安全。不同的場合有不同的用電需求，所以有很多接地系統，有單相系統，TT系統、TN-C系統、TN-S系統等，故易造也開發了不同的浪涌保護器型號來對應這些接地系統的保護。接下來我們來看一下不同接地系統浪涌保護器的安裝圖解。

圖1

圖1是單相系統中浪涌保護器的接線圖，2P的浪涌保護器是以此為標準設計的，同時浪涌保護器前端也要連接對應型號的專用2P后備保護器。該系統是單相三線，上面兩孔，L口接火線，N口接零線，下面的PE口接地線。

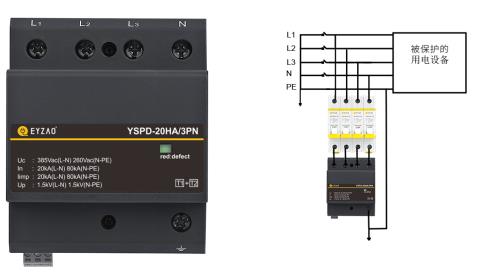

圖2

圖2是TT系統中浪涌保護器的接線圖，TT系統是電源系統有一點直接接地。3P+1的浪涌保護器是以此為標準設計的，浪涌保護器前端連接相匹配的4P后備保護器即可。該系統三相五線，上面L1，L2，L3口，分別連接三條火線，3P+1的浪涌保護器內部結構已將三條L線連接到N線上，外部的N口接N線，下面的PE口接地線。

圖3

圖3是TN-C系統中浪涌保護器的接線圖，TN-C系統是干線部分保護零線與工作零線完全共用的系統，適用于無爆炸危險和安全條件較好的場所。3P的浪涌保護器是以此為標準設計的，同時浪涌保護器前端也要連接對應型號的專用3P后備保護器。該系統三相四線，上面三個L口，分別連接三條火線，下面的N口接PEN線。

TN-S系統是具有保護零線的作用，即保護零線與工作零線完全分開的系統，適用于危險性較大或安全要求較高的場所。4P的浪涌保護器是以此為標準設計的，三相五線，上面三個L口，分別連接三條火線，N口接零線，下面的PE口接地線。一般情況下適用4P浪涌保護器的接地系統同樣適用3p+1的浪涌保護器（如圖2），成本更低。

安裝的時候要注意浪涌保護器要與被保護的線路或者系統參數（工作電壓、線路配電制式等等）想匹配，浪涌保護器的通流量、電壓保護水平等參數要符合規范要求，連接在前端的后備保護器型號與浪涌保護器型號相匹配。杭州易造會提供技術人員一對一免費安裝培訓，同時提供完善的安裝指導。
